JSH-10D型 井架逃生裝置（雙導向索）

         當遇到井噴、失火等情況，井架上的工作人員不能利用垂直攀梯逃離時，可利用本裝置安全、快速地逃離井架。本裝置可供一人或多人連續從高空以限定的速度安全、快速地沿導向索滑降至地面指定位置。

       本裝置可避免垂降時會受到下方突出物、火焰、水域、電線等其他不宜接近的障礙物以及垂降時大風造成的危險，可用于井架、高層建筑等高空危險作業點的逃生及救援。

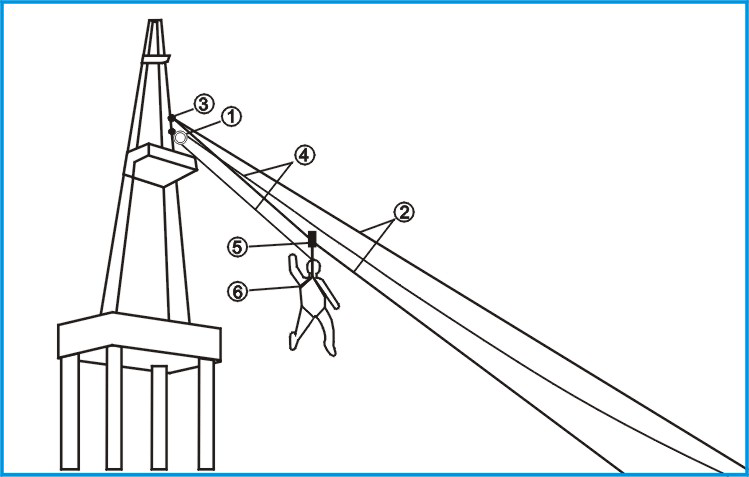

逃生裝置的構成及功能（參見示意圖）

  ① 緩降器   自動恒速裝置，消除重力加速度，保障下降速度安全平穩。

  ② 導向索   引導下滑路線，承擔人體載荷。

  ③ 懸掛體   用于固定導向索上端，裝置緩降器且保護緩降器等。

  ④ 牽引索   通過緩降器用于連接兩個手動控制器保持安全降速。

  ⑤ 手動控制器   掛載人體，必要時可手動剎車。

  ⑥ 安全帶   保證人體安全、快速的逃生。

  ⑧ 地錨   固定導向索的下端，使導向索與地面成45°左右的夾角。　

產品特點與優勢

      1、通過應急管理部上海消防研究所國家消防裝備質量監督檢驗中心檢測

      2、安全可靠，性能特別穩定。

      3、手動控制器為不銹鋼材質，手輪式剎車，銅質剎車蹄，采用滾輪取代以往的滑塊，下降過程不磨損導向索，并設計有一體化的狀態自動指示牌，可防止平時導向索下端的手動控制器意外處于剎車狀態造成系統不可用的事故發生，安全可靠性高，使用壽命長。

      4、采用720°的標準螺旋式地錨，旋入地面操作輕松快捷，可提供穩定可靠的錨固力。

主要技術參數

   1.使用載荷范圍：35-100 Kg （最大135 Kg）
   2.允許下滑高度：35m(標配導向索長度45米*2）（特殊需求可定制）
   3.下降速度：0.7-1.5 m/s
   4.承載人數：1人/次，往復使用可供多人逃生
   5.執行標準：GB 21976.2-2012

使用方法

　     當遇到緊急情況時，逃生者將事先穿戴好的半身式安全帶的掛耳與手動控制器下鋼絲繩連接的安全鉤鏈接，然后雙腿騰空，再反時針旋轉（平時是處于剎車狀態的）手動控制器剎車手輪使剎車釋放開始下滑，速度是由緩降器自動控制的，（下滑途中如需要暫停下滑，逃生者可順時針旋轉剎車手輪），到達地面以后解除安全鉤即可。此時另一個手動控制器將被牽引繩拽到井架上方固定點處，共下一人次逃生。如此往復使用可達到多人連續逃生的目的。
